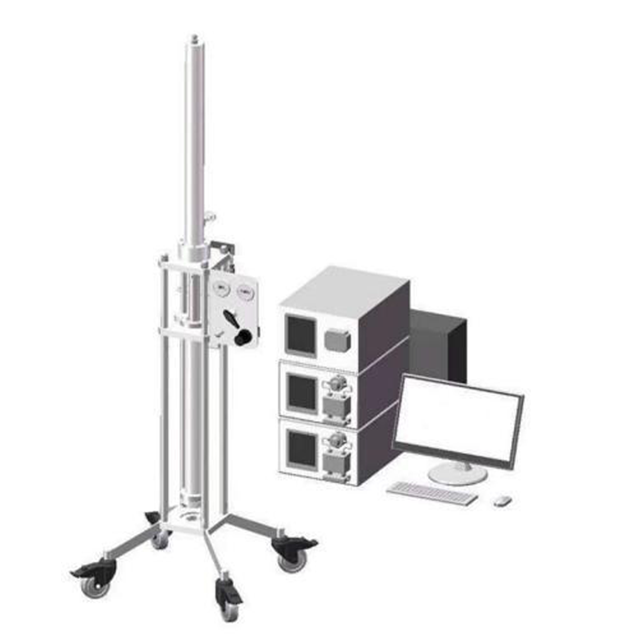

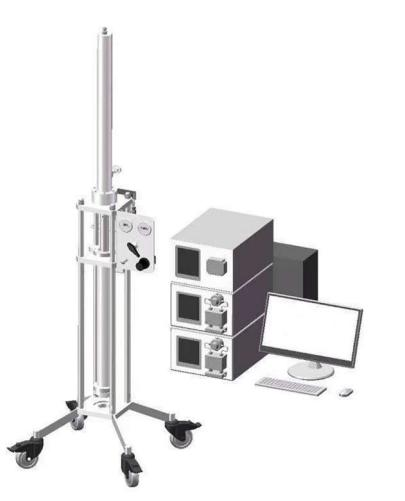

DAC50 подготовительная система ВЭЖХ

   Высокопроизводительная система хроматографии идентификатора жидкости ​

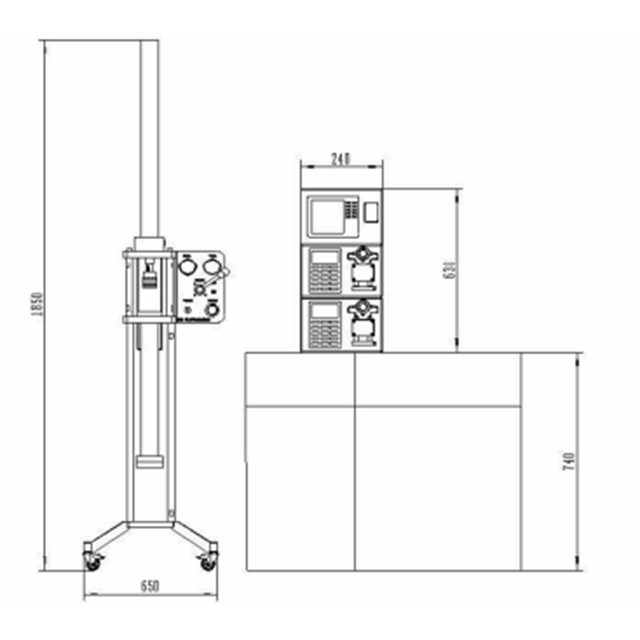

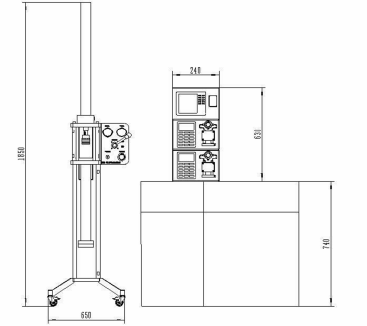

   Общее описание дизайна

DAC50 ВЭЖХ Общее описание дизайна
С	Имя	Технический индекс
1	Системный состав	Динамическая  осевая  колонна  сжатия ,  инфузионный  насос/УФ  -детектор, программное обеспечение, вспомогательное оборудование и т. Д.
2	Скорость потока системы	100 мл/мин
3	Системное давление	10 МПа
4	Требование температуры окружающей среды	5 ℃ ~ 60 ℃
5	Спецификации столбцов	DAC50*650
6	Длина волны обнаружения	190-400 нм
7	Причудливое соответствие	FDA 21 CFR Часть 11
8	Материал	Все материалы контактируют с жидкими требованиями к гигиеническому классу. Насосы, трубы, уплотнения и т. Д. Свободы от утечки и ржавчины. Материал: нержавеющая сталь 316L. Прокладка шланга и герметиза изготовлена ​​из пищевой силиконовой резины, которая отвечает требованиям FDA, USP Class VI или европейской фармакопеи, и  из  в  документе  проверки  будет  предоставлен   материальный  документ  .

   Описание оборудования

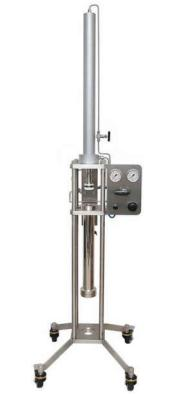

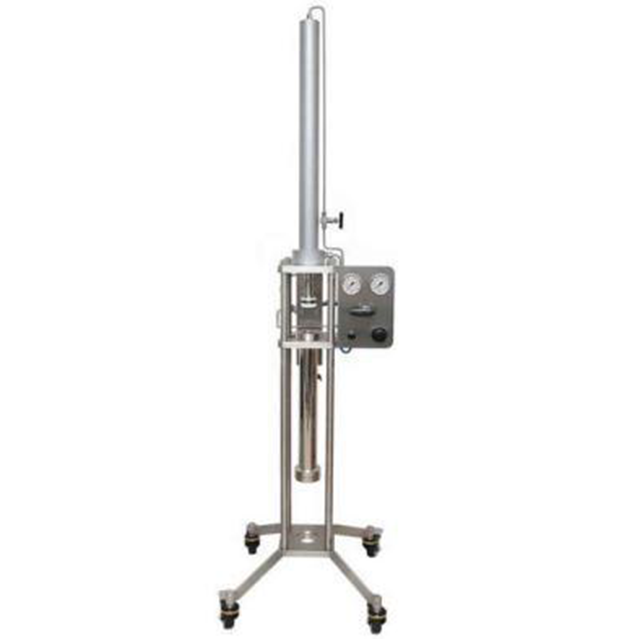

DAC50 Динамический осевой столбец сжатия

Технология  динамической  осевой  сжатия  завершает загрузку  столбца  , поддержание давления столбца и разгрузку столбцов через движение поршня.

Периферия поршня оснащена специально разработанной герметизирующей структурой, которая позволяет поршне свободно скользить по внутренней стенке колонны при сохранении высокого уплотнения.

Движение поршня и поддержание давления полагаются на систему удержания давления, гидравлическая мощность более стабильна и равномерна, чем традиционная осевая колонна с использованием мощности пружины, что делает эффект использования  колонны  разделения  лучше  .  Он  может  быть  загружен  из  колонки  диаметров (50 мм-1200 мм),  сохраняя  тот  же  эффект  разделения, что и аналитический столб.

DAC50 Динамический осевой столбец сжатия
С	Имя	Технический индекс
1	Диаметры и длину колонны	Внутренний диаметр: ID50 мм Длина: 650 мм
2	Спроектировано давление	10 МПа
3	Материал столбной трубки, отделка	Материал: 316L Внутренняя шероховатость RA≤0,4 мкм Шероховатость внешней поверхности RA <1,6 мкм
4	Апертуру и материал	Апертура: 2UM Материал: 316L
5	Поршень и дно распределение	Принудительный распределительный материал 316L Распределительная канавка отделка поверхности: 0,4
6	Жидкость собирать материал	SS316L/PTFE
7	Другие	Столбец снизу быстрое монтажное соединение

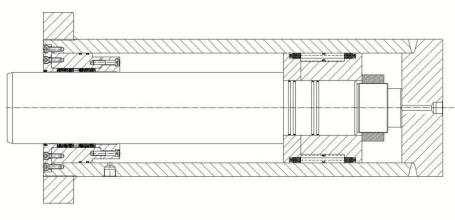

(1)  Гидравлический цилиндр

Поршень принимает два набора V-образных комбинированных уплотнений и керамический сильный опорный рукав.

Статическое уплотнение поршня принимает 4 уплотнительных колец, поршень не вращается, а заблокированная гайка прямо заблокирована, что гарантирует, что уплотнение не вращается.

Конец прямой холодного стержня имеет быстрое открытие канавки.

Рукав направляющей принимает V-образные комбинированные уплотнения для передних и задних валов. Алюминиевый нефтяной подшипник добавляется в направляющий рукав. Конечная крышка установлена ​​винтами, чтобы убедиться, что уплотнение не скручивается и срок службы гарантируется. Этот продукт разработан с 5-летней гарантией срока службы и без обслуживания.

( 2 ) Свтюрная пластина сито

Структура герметизации поршневой ситовой пластины напрямую влияет на эффективность эффективности колонны и степени разделения. Установка и герметизация ситовой пластины не очень хороши, приводят к процессу загрузки столбца, наполнитель в гомогенате отдаст от ситовой пластины и уплотнения к имени распределения, которое твердо не может появиться; Более того, из -за большого диаметра, необоснованного структурного дизайна будет периферическое уплотнение, уплотнение в центре явления.

Уплотнение  ситовой  пластины  принимает  уплотнительную  структуру  ситовой  пластины  и установки интерференции  с холодным давлением  с  тетрафлуоном , тарелка сита и тетрафальторона в качестве одного  ,  хорошего характеристик уплотнения, удобная нагрузка и разгрузка ситовой пластины, диаметр ситовой пластины бесконечно близко близок к диаметру колонковой трубы, а конечная разделение - это хорошо, а также малос.

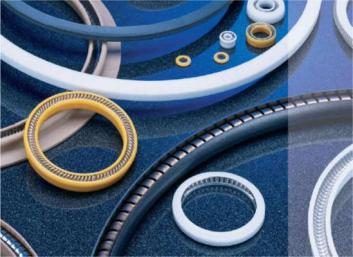

(3) кольцо герметизации высокого давления

Кольцо  герметизации  высокого давления  принимает   импортное  кольцо  для  хранения  энергии  пружины  .   Запечатывающее  кольцо  представляет собой уплотнительное устройство с помощью давления с пиджаком  PTFE   , которое специально оснащено коррозионным металлическим аккумулятором. Пружина сжимается, призывая к губам куртки к герметичной канавке, тем самым

образуя печать.

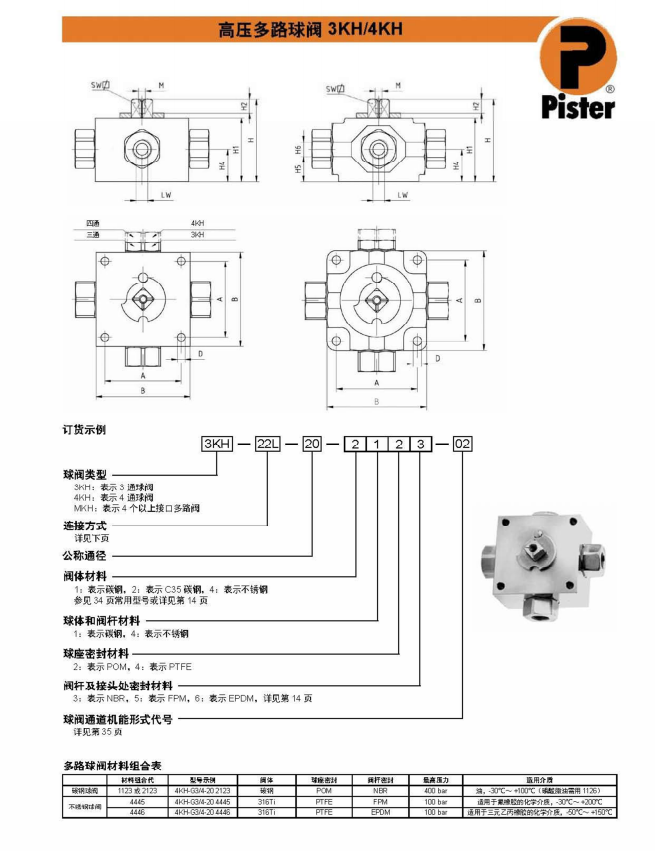

(4) Реверсирование шарикового клапана (вверх, вниз)

Выберите  Pister  Valve  (4KH-,  его  клапан  высокого  давления  является  ведущим  в  мире производителем технологий  жидкости , его продукты широко используются в различных  промышленных областях. Основные продукты включают в себя: различные шариковые клапаны, клапаны глобуса, клапаны управления высоким давлением  ,  интегрированные клапаны, соленоидные клапаны и комбинированные изменения.

(5) другие

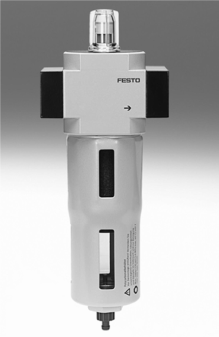

FESTO  используется  для  воздушных  компонентов,  а клапаны,  импортируемые  из  Германии, используются  для  нефтяных  компонентов, что улучшает производительность запечатывания всей системы, не имеет утечки, имеет высокую надежность и увеличивает срок службы продукта.

Регуляторы LR/LRS/LRB/LRBS, D Series	Фильтры LF/LFMA/LFMB/LFX/LFM BA, D Series

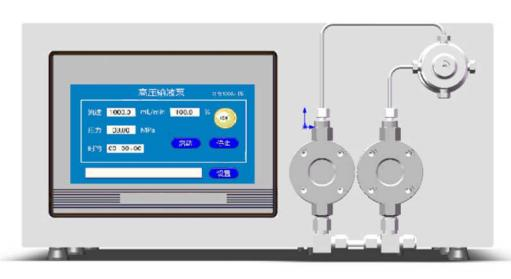

   100 мл насоса высокого давления

Подготовленный насос высокого давления представляет собой высокую инфузионную насосную систему, управляемую контрольным сенсорным экраном PLC. Основываясь на системе генерации полностью цифровой частоты, передовой системы моторного привода и дружественного интерфейса дисплея Man-Machine, эксплуатация и управление оборудованием очень удобно. Усовершенствованные идеи для головки насоса и односторонний дизайн клапанов интегрируют наиболее продвинутый опыт в мире, чтобы пользователи могли обеспечить точность и повторяемость инфузии в различных условиях использования.

100 мл насоса высокого давления
С	Имя	Технический индекс
1	Диапазон потока	0,01-99,99 мл/мин
2	Максимальное давление	10 МПа
3	Точность потока	± 0,5%
4	Повторяемость потока	Rsd≤ 0,3%
5	пульсация давления	≤ 0,3 МПа
6	Трубка соединения	1/16 'OD,    0,75 мм
7	Материал головки насоса	Нержавеющая сталь 316L, Peek

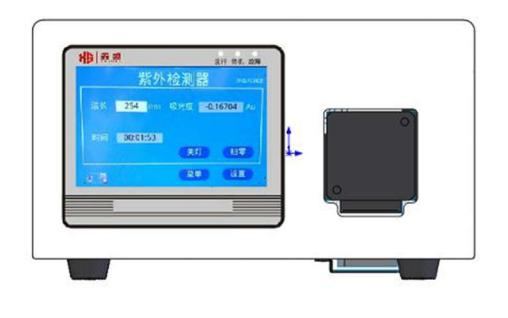

   УФ -детектор

Ультрафиолетовые/видимые детекторы длины волны являются важной частью полной системы очистки ВЭЖХ. Конструкция детектора руководствуется современной современной технологией, а ее базовый шум и дрейф снижаются до нового предела посредством обработки  и  управления цифровыми данными.  Из -за  функции  цифрового  вывода  детектор  может  быть  напрямую  подключен  с  компьютером через последовательный порт без какого -либо блока сбора  данных  .

Система детекторов использует различные конструкции блока проточной ячейки для различных скоростей потока, которые полностью соответствуют требованиям прямого обнаружения без шунта, которая является очень заметной сияющей точкой устройства.

УФ -детектор
С	Имя	Технический индекс
1	Максимальное давление	10 МПа
2	Диапазон потока	0-100 мл
3	Покрытие длины волны	190-400 нм
4	Точность длины волны	± 1nm
5	Воспроизводимость длины волны	0,2 нм
6	Диапазон обнаружения	0-3AU
7	базовый шум	1 × 10^-5 AU/H.
8	базовый дрейф	1,5 × 10^-4au/h
9	время постоянно	16 класс (регулируемый)
10	Материал	Нержавеющая сталь/кварц/pfa/peek
11	трубка соединения	1/6 'Peek или 316L из нержавеющей стали

   ID30 онлайн -фильтр

ID30 онлайн -фильтр
С	Имя	Технический индекс
1	Диаметр	Внутренний размер: ID30 мм
2	Конструктивное давление	10 МПа
3	Апертуру и материал	Апертура: 2UM
4	Материал	316L

   Динамический миксер

Основная функция этого прибора состоит в том, чтобы равномерно смешивать два разных раствора в тесте бинарного градиента, а идеальное состояние - минимизировать объем смешивания. Скорость двигателя составляет 500 об/мин, что может обеспечить равномерное смешивание раствора.

Средний слой смешанной камеры состоит из верхних и нижних половинок. Благодаря вращению перемешивающей планки жидкость в нижней половине может быть быстро и интенсивно смешана, что является динамичным. Верхняя часть плотно обернута стеклянной шерстью для достижения статического смеси

Динамический миксер
С	Имя	Технический индекс
1	Максимальное давление	10 МПа
2	Диапазон потока	0-300 мл
3	Объем	6 мл
4	Материал	316L

   Хроматографическая обработка данных Рабочая станция мягкая посуда

1.   Labchrom соответствует сертификации электронных подписей GLP/FDA-21CFR Partii, безопасностью проверки данных, инструментом квалификации системы (IQ/OQ) и тестом на подготовку системы (SST)

2.   Labchrom - это программный продукт, используемый для управления и обнаружения хроматографических систем. Он состоит из контрольного программного обеспечения и спектрального анализа и программного обеспечения для обработки.

Он может быть быстро подключен к системе хроматографии, точным сбором и имеет функцию быстрого и точного анализа и калибровки. Модульная конструкция облегчает и быстрее завершить каждую работу и работу, пока операция проста.

С	Имя	Технический индекс
1	Базовые настройки   параметров   и функции сбора	Система может отслеживать различные параметры во время работы всей  системы  очистки  онлайн  и  может  отображать  набор  и  фактические значения параметров одновременно Например, время, поток, пик выборки и т. Д., И могут установить важные параметры, если некоторые параметры выходят за пределы диапазона настройки  ;   , система   может   сделать   соответствующий   отклик   (   тревога    или   автоматически прекратить запуск)
2	Функция резервного копирования записи	Запишите данные во всем производственном процессе (например, хроматограмма и т. Д.) И иметь возможность печатать и сохранять карту. Все производственные данные должны быть способны быть резервными и восстановленными, а данные могут храниться в USB -флэш -накопителе или на других мобильных устройствах хранения, или существуют соответствующие меры для обеспечения появления компьютера. Производственные данные могут быть эффективно восстановлены после исключения.
3	Функция расчета	Расчет   производительности   хроматографического   столбца   ,    такого   как   расчет   теоретического   числа пластин   ,    разрешение   ,    коэффициент   симметрии и другие данные хроматографических пиков
4	Предупреждающая функция тревоги	Программное обеспечение управления разделяет состояние работы системы на три уровня, а именно на нормальную работу, предупреждение и тревогу, а также имеет соответствующие цвета и звуковые подсказки, чтобы оператор мог лучше понять рабочее  состояние  всей  системы  в  соответствии  с  информацией  о обратной  связи  системы
5	Функция разрешения	Все операторы могут устанавливать различные разрешения, включая разрешения на работу оборудования, разрешения на доступ к данным и т. Д.
6	Проверьте отслеживание	Вся  система имеет  подробные исторические записи, архивирование, осмотр и отслеживание от пользователя вход до завершения очистки. Как только возникает проблема, ее можно проследить до всего процесса.

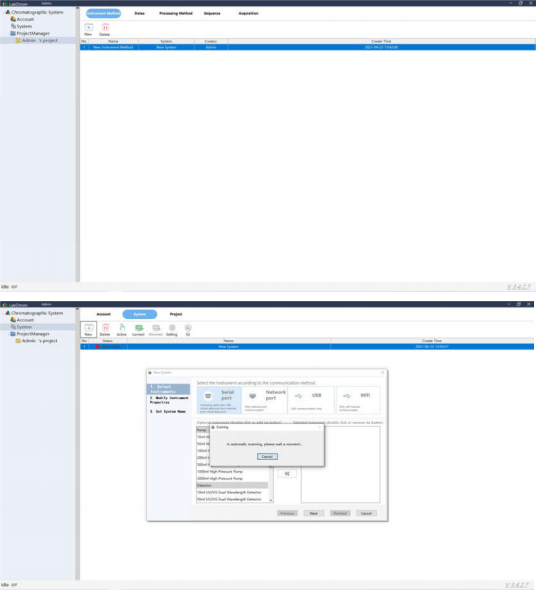

3.   Введение пользовательского интерфейса Labchrom

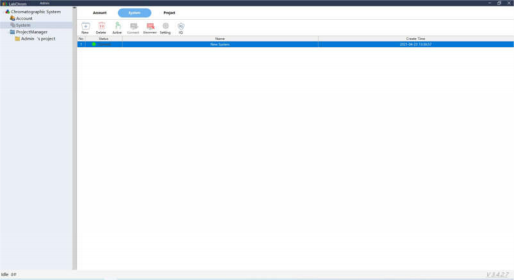

Управление проектами (PM)

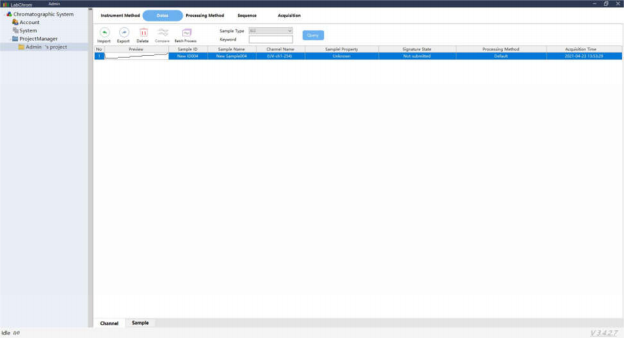

Образец управления

Все хроматограммы, сохраненные и собранные, хранятся под управлением образцами. Это будет легко найти и предварительно просмотреть.  Дважды щелкните, чтобы  открыть любую выбранную хроматограмму, программное обеспечение автоматически рассчитывает  результаты  обработки  хроматограммы  в  соответствии  с  методом  анализа  . Модуль анализа включает в себя: отображение и сравнение хроматограммы, автоматическую интеграцию данных, операцию быстрого ручной интеграции и пиковое отображение информации о результатах.

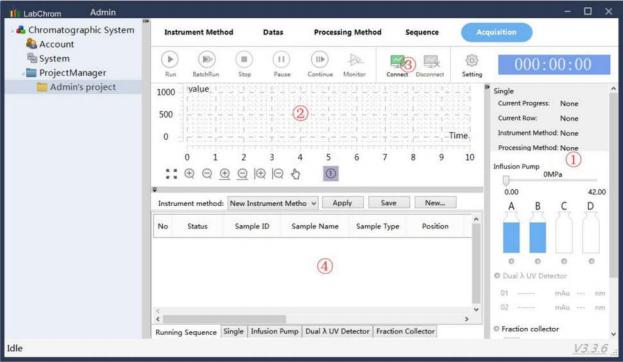

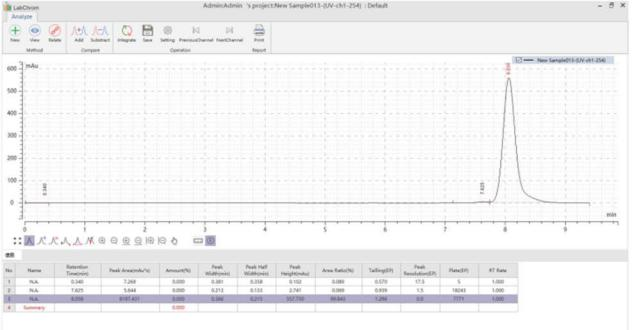

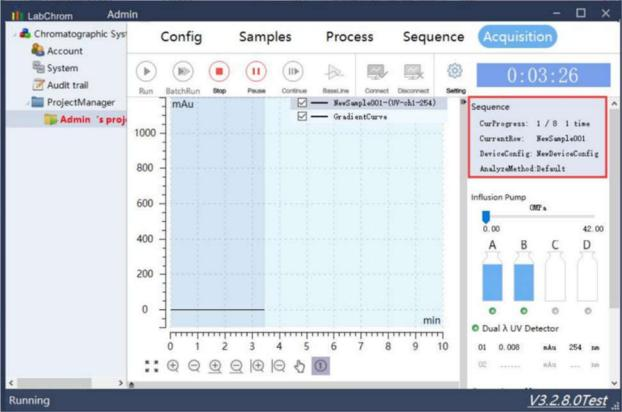

Метод работы и сбора данных сборов хроматограмм и сбор данных

Через интерфейс коллекции хроматограммы, реализация сбора данных, ситуацию с оборудованием, отображение метода и реализацию запуска процедуры, остановки, паузы и продолжения работы и т. Д.

   Поставка списка

С	Имя	QTY
1	DAC50 Динамический осевой столбец сжатия	1 набор
2	Инфузионный насос высокого давления (100 мл/мин)	2 шт
3	УФ -детектор	1 шт
4	ID30 онлайн -фильтр	1 набор
5	Динамический миксер	1 набор
6	Программное обеспечение для обработки данных хроматографии обработки данных	1 набор
7	Подготовка платочного резервуара	1 набор
8	Вручную подготовить инъекционный клапан	1 набор
9	20 мл петли	1 набор
10	Лабораторный компьютер	1 набор
11	Инструменты и аксессуары для запуска системы	1 набор
12	Связанные документы (инструкции)	1 набор
13	лоток растворителя	1 набор

   Список инструментов и аксессуаров

С	Имя	QTY
1	ID50 столбца нижней сито	1 шт
2	Поршневая тарелка ID50	1 шт
3	Кольцо в нижней ситовой пластинке ID50	2 шт
4	Кольцо на сито -сито ID50	2 шт
5	Фильтруя ситовая пластина	1 шт
6	Фильтр запечатывающего кольца	2 шт
7	Соединение столбца	6 шт
8	Защитная трубка	6 шт
9	Peek Capillary Tube	4 метра
10	PTFE Tipe	4 метра
11	Сустав из нержавеющей стали	2 комплекта
12	Сустав из нержавеющей стали	2 комплекта
13	Сустав из нержавеющей стали	2 комплекта
14	M4 Внутренний шестигранный винт	6 шт
15	Pipette 2meters	4 шт
16	Пипетки орехи	4 шт
17	Пипетки орехи	4 шт
18	Пипетка Дипси/Винсер	4 шт
19	Проводка	2 комплекта
20	Линия электроэнергии	6 шт
21	Мусорное кольцо	10 шт
22	Полый винт	4 шт
23	Расширенный полый винт	4 шт
24	Двойной открытый гарантинг	2 шт
25	Двойной открытый гарантинг	2 шт
26	Внутренний шестиугольный ключ	2 шт
27	Клайберн Саннер 375	2 шт
28	перекрестная отвертка	2 шт
29	Кронштейн инъекционного клапана	2 шт
30	M3*8 Винты с подводителем	4 комплекта
31	Com соединительная линия	6 шт
32	USB-COM Convertor	2 комплекта
33	Насос выхлопной инструмент	2 комплекта
